폴란드 WB그룹 Gladius 프로그램

-

 폴란드 WB그룹 Gladius 프로그램





Gladius 무인 정찰 및 타격 시스템은 WB 그룹이 개발한 첨단 군사 시스템으로, 2024년 12월 첫 포대에  인도가  완료되었습니다. 이 시스템은 FT-5 무인 항공기를 사용하여 공중 정찰을 수행하며, 정밀 타격을 위한 BSP-U 타격 UAV와 통합된 TOPAZ 화력 제어 시스템을 활용합니다.


주요 구성 요소:

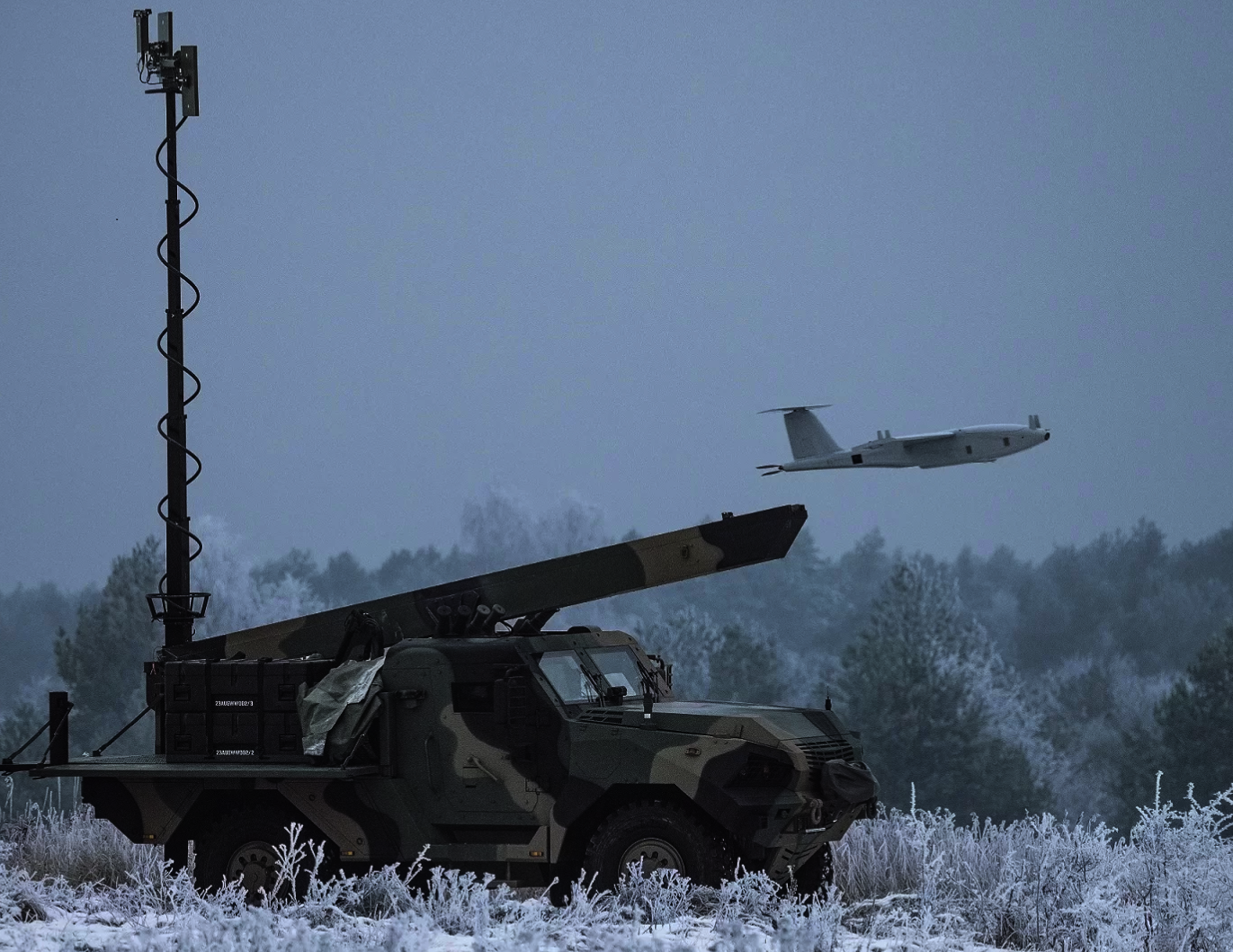

  • 발사 차량: Waran 4x4 차량에 장착된 UAV 발사기로, FT-5 및 BSP-U를 발사할 수 있으며, 데이터 전송 기능도 갖추고 있습니다.

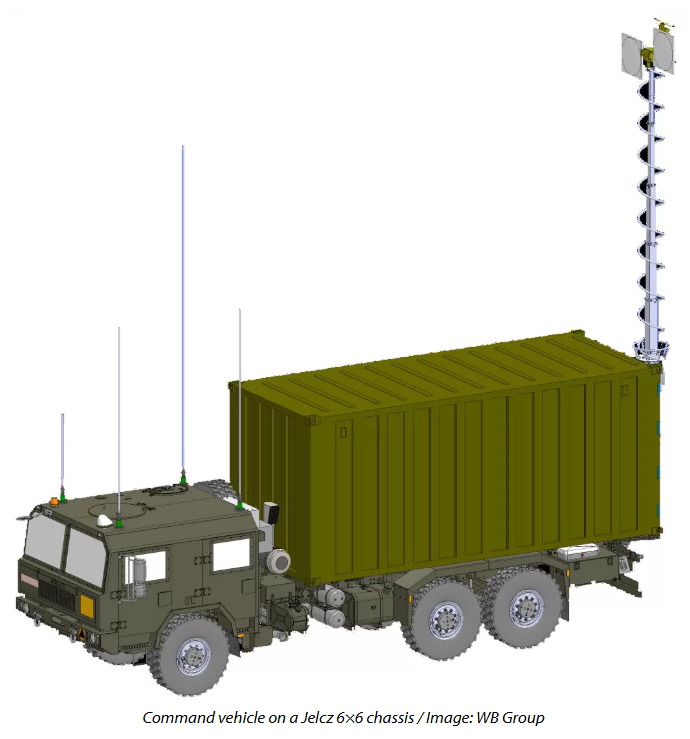

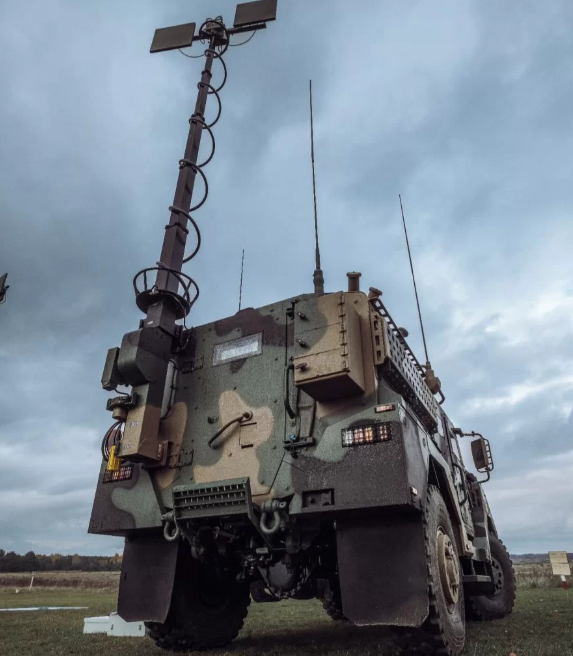

  • UAV 지휘 차량: 정찰 및 타격 임무를 지휘하며, 비디오 피드와 텔레메트리 데이터를 교환합니다.


  • 포병 지휘 차량: 배터리의 계획 및 관리를 담당하며, TOPAZ 시스템을 통해 전술 상황을 시각화합니다.

  • 모바일 분석 스테이션: UAV에서 수집된 정보를 분석하고 AI를 활용하여 적군 유닛을 탐지합니다.


  • 지원 차량: UAV와 탄약을 운반하고, UAV의 수리를 지원하는 기술 지원 차량이 포함됩니다.


정찰 UAV 및 타격 UAV:

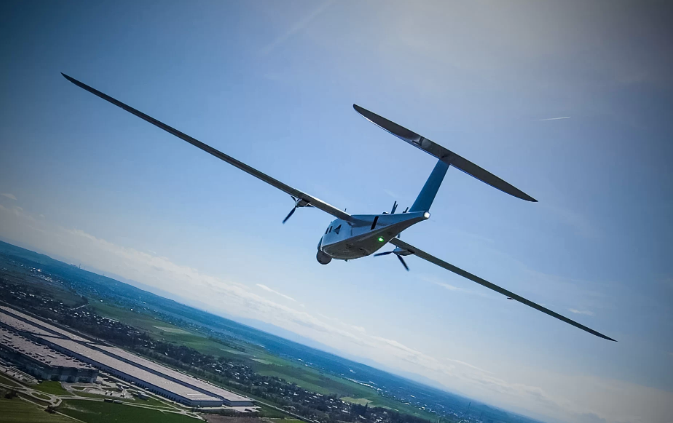

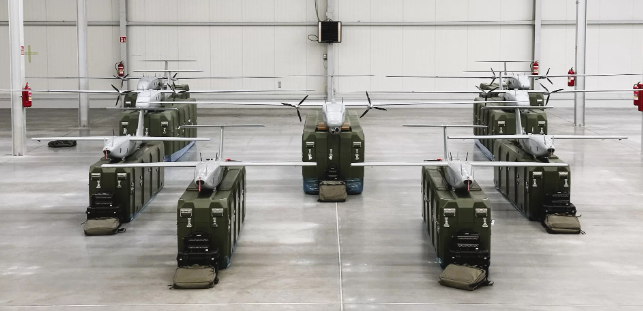

  • FT-5 정찰 UAV: 6.4m의 날개폭과 85kg의 이륙 중량을 가지며, 전자광학 센서를 사용해 실시간 데이터를 전송합니다. 하이브리드 및 전기 버전이 존재하며, 비행 지속시간은 최대 6시간입니다.

SAR 정찰기능과 ELINT 전자기정보수집 기능 UAV 능력이 있음.

  • BSP-U 타격 UAV: 2.5m의 날개폭과 31.5kg의 이륙 중량을 가지며, 다양한 공격 임무를 수행할 수 있습니다.




Gladius 시스템은 세 개의 정찰 UAV 소대를 포함하는 구조로 운영되며, 각 소대는 지휘 차량과 FT-5 발사 차량으로 구성됩니다. 이 시스템은 첨단 기술을 통해 유럽의 군사 작전을 지원하는 데 중요한 역할을 할 것으로 기대됩니다.

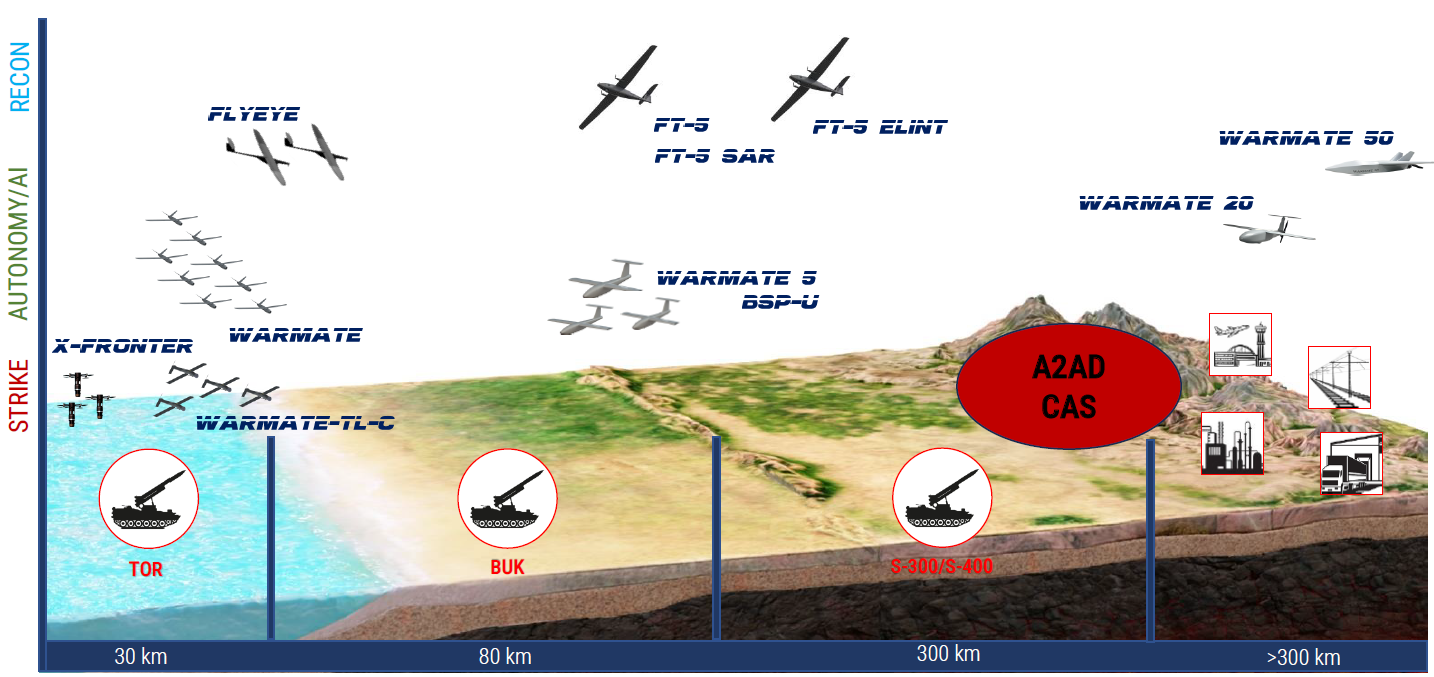

Gladius 시스템은 기존 포병 전력을 무인기 전력으로 구성한 개념이라고 생각하면 쉽게 이해 할 수 있을 겁니다. 30km이내의 단거리부터 300km 이사의 거리까지 무인기를 이용하여 정찰하여 목표물을 찾아내고, 공중에 체공하는 타격용 무인기를 활용하여 타격하는 신개념의 무인기 타격체계라고 생각하면 될 것 같습니다.
